Adaptador OM4 OM0-CBB-Rosca 11/8“-18 UNF

Adaptador utilizado nos sistemas de gerenciamento de óleo OM3, OM4 e OM5 TraxOil. Especificamente, estamos falando de um adaptador com rosca UNF/UNEF.

Descrição do Componente

O adaptador, serve para conectar a unidade base do sistema de gerenciamento de óleo ao compressor ou reservatório de óleo. Ele garante uma conexão segura e sem vazamentos, permitindo que o sistema monitore e ajuste o nível de óleo de forma eficiente.

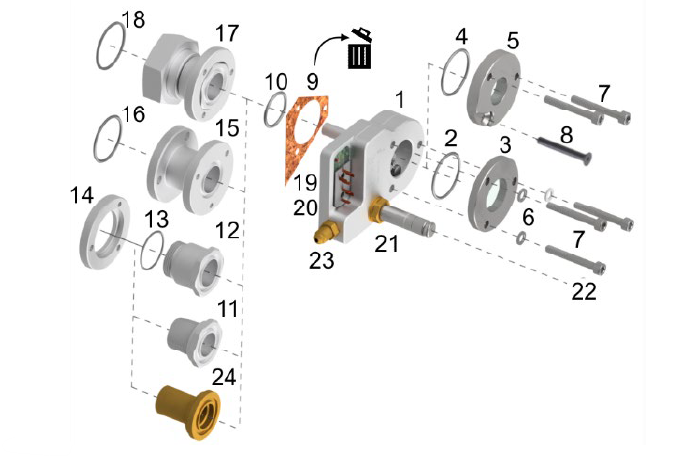

Tipos de Adaptadores e Suas Funções

• Adaptadores com rosca UNF/UNEF (12): Projetados para conexões com rosca paralela.
• Adaptadores Rotalock (17): Permitem uma montagem e desmontagem mais fácil e rápida.
• Adaptadores de flange (15): Utilizados quando o reservatório possui um padrão de furos compatível.
• Adaptadores de solda (24): Para conexões permanentes via soldagem.

Adaptador OM4 OM0-CBB com Rosca 1 1/8“-18 UNF é um adaptador com rosca UNF/UNEF.

A instalação do adaptador OM0-CBB com rosca UNF/UNEF segue os seguintes passos, conforme o manual:

*   Remova o plugue ou o visor do reservatório, certificando-se de que a rosca esteja limpa e sem danos.
*   Verifique se a rosca do compressor está livre de materiais de vedação e sem sinais de danos.

2. Montagem:
   • Localize o O-ring (13) e coloque-o no adaptador (12). Certifique-se de que o O-ring esteja corretamente posicionado na sede do adaptador.
   • Enrosque o adaptador no compressor ou reservatório, apertando-o manualmente.
   • Utilize um torquímetro para aplicar um torque de 50 Nm.
3. Conexão da Unidade Base:
   • Remova o suporte de transporte (9) da parte traseira da unidade base.
   • Coloque o O-ring (10) na parte frontal do adaptador.
   • Alinhe a marcação no anel da flange (14) com a marcação na unidade base (1).
   • Monte a unidade base (1) com o O-ring (10) no anel da flange (14).
4. Fixação:
   • Aperte os três parafusos (7/8) manualmente.
   • Aperte os parafusos de forma gradual e uniforme, em incrementos de meia volta, até atingir um torque de 12 Nm. Este procedimento é crucial para garantir a vedação completa.
5. Conexão da Linha de Óleo:
   • Conecte a linha de fornecimento de óleo à rosca 7/16-20 UNF (23).

Notas Importantes

• Horizontalidade: Para garantir o funcionamento correto, a unidade deve ser instalada horizontalmente.
• Verificação: Após a instalação, verifique a existência de vazamentos e reaplique o torque se necessário.
• Segurança: Certifique-se de que o sistema esteja despressurizado e desligado antes de iniciar a instalação.
