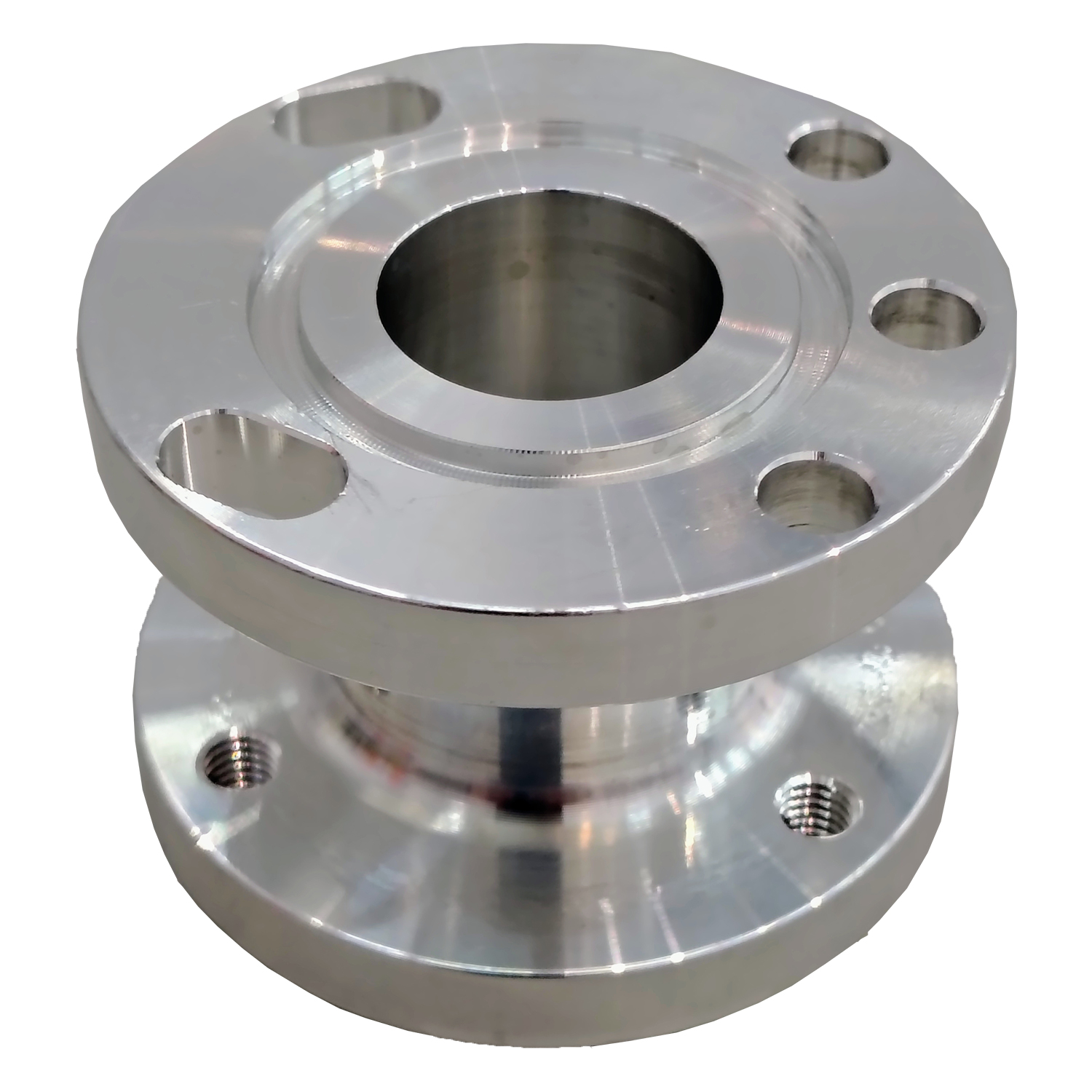

Adaptador OM4 OM0-CUA Flange 3 ou 4 Furos
-
- 1x de R$ 286,47 sem juros
- 2x de R$ 157,04
- 3x de R$ 106,21
- 4x de R$ 79,75
- 5x de R$ 65,49
- 6x de R$ 54,50
- 7x de R$ 47,77
- 8x de R$ 41,80
- 9x de R$ 38,10
- 10x de R$ 34,56
- 11x de R$ 31,41
- 12x de R$ 29,15
-
R$ 286,47
-
R$ 280,74
Adaptador utilizado nos sistemas de gerenciamento de óleo OM3, OM4 e OM5 TraxOil. Especificamente, estamos falando de um adaptador de flange com 3 ou 4 furos.
Descrição do Componente
O adaptador, serve para conectar a unidade base do sistema de gerenciamento de óleo ao compressor ou reservatório de óleo. Ele garante uma conexão segura e sem vazamentos, permitindo que o sistema monitore e ajuste o nível de óleo de forma eficiente.
Tipos de Adaptadores e Suas Funções
| * Adaptadores com rosca NPT (11): Usados para conexões rosqueadas cônicas. |
|---|
- Adaptadores com rosca UNF/UNEF (12): Projetados para conexões com rosca paralela.
- Adaptadores Rotalock (17): Permitem uma montagem e desmontagem mais fácil e rápida.
- Adaptadores de flange (15): Utilizados quando o reservatório possui um padrão de furos compatível.
- Adaptadores de solda (24): Para conexões permanentes via soldagem.
Adaptador OM4 OM0-CUA Flange 3 ou 4 Furos é um adaptador de flange.
A instalação do adaptador OM0-CUA segue os seguintes passos, conforme o manual:
| 1. Verificação da Compatibilidade: |
|---|
* Certifique-se de que o reservatório possui o mesmo padrão de furos que o adaptador de flange (3 ou 4 furos). Isso garante uma instalação horizontal adequada do sistema OM.
- Preparação:
- Remova o visor de óleo do compressor.
- Montagem:
- Coloque o O-ring (16) entre o adaptador (15) e o compressor.
- Utilize parafusos M6 (não inclusos na embalagem) para fixar o adaptador ao compressor. Aperte os parafusos de acordo com as instruções do fabricante do compressor.
- Conexão da Unidade Base:
- Remova o suporte de transporte (9) da parte traseira da unidade base.
- Coloque o O-ring (10) na parte frontal do adaptador.
- Alinhe a marcação no adaptador (15) com a marcação na unidade base (1).
- Monte a unidade base (1) com o O-ring (10) no adaptador (15).
- Fixação:
- Aperte os três parafusos (7/8) manualmente.
- Aperte os parafusos de forma gradual e uniforme, em incrementos de meia volta, até atingir um torque de 12 Nm. Este procedimento é crucial para garantir a vedação completa.
- Conexão da Linha de Óleo:
- Conecte a linha de fornecimento de óleo à rosca 7/16-20 UNF (23).
Notas Importantes
- Horizontalidade: Para garantir o funcionamento correto, a unidade deve ser instalada horizontalmente.
- Parafusos M6: Certifique-se de utilizar parafusos M6 adequados para a fixação do adaptador ao compressor, seguindo as especificações do fabricante do compressor.
- Segurança: Certifique-se de que o sistema esteja despressurizado e desligado antes de iniciar a instalação.
Seguindo estas instruções, você garantirá uma instalação segura e eficiente do adaptador OM4 OM0-CUA, maximizando a performance do sistema de gerenciamento de óleo.
